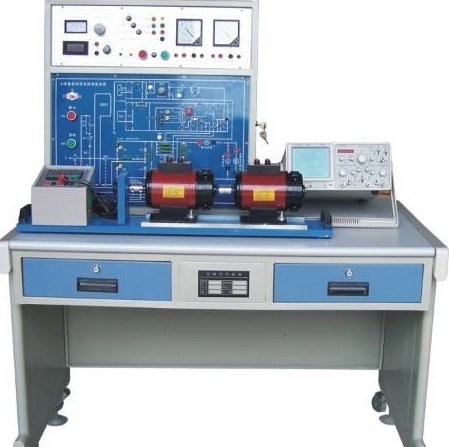

DYJZG-3晶閘管直流調速系統實訓考核裝置
一 、DYJZG-3晶閘管直流調速系統實訓考核裝置概述
晶閘管直流調速系統實訓考核裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。晶閘管實訓裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。
該裝置需留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。
二、晶閘管直流調速系統實訓考核裝置技術性能
1、輸入電源：三相四線(380V+_1 0％50Hz)
2、交流電源：單相AC220V 50Hz
3、整流輸出電壓：DC 180V
4、最大輸出電流：DC2A
5、勵磁電壓：DC180V
6、調速范圍：D=10
7、靜差率 S小于或等于10%
8、工作環境溫度范圍-10℃至+40℃ 相對濕度小于85%（25℃）海拔小于4000米
9、裝置容量小于或等于1.5KVA
三 、裝置的基本配置
1． DMO1電源控制屏
（1）交流電源：三相～380V電源(具有輸出短路保護)。
（2）直流電源：220V /0．5A直流勵磁電源，為直流發電機提供勵磁電源，帶數字顯示。
（3） 測量式儀表 1)交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級 2)直流電壓表一只：鏡面精密指針式直流電壓表(±300V，精度1.0級 3)直流電流表一只：帶鏡面精密指針式直流電流表(±2A，精度1.0級) （4）故障設置箱：可設置不低于10個故障點。
（5）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極220V的電源插座及三相四極380V的電源插座等。
2．DM02實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，設兩個大抽屜，用于放置工具、存放部件及資料等。并設四個萬向輪和四個固定調節機構，便于移動和固定。
3．DQ03-1不銹鋼電機導軌、1024光碼盤測速系統及智能數顯轉速表 包括日本歐姆龍1024光電編碼器，智能數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4 ．DQ09 直流并勵電動機
5. DQ07-1 直流發電機
6. DQ26-1 電阻負載箱
7. DY07 實驗連接線 實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、本裝置可完成的實訓項目
1．熟悉單結晶體管原理和使用
2．單結晶體管觸發電路的調試與測量
3．單閉環有靜差直流調速控制系統操作實訓
4．單閉環有靜差直流調速控制系統參數的測量
5．單閉環有靜差直流調速控制系統故障的檢修
五、裝置配備清單 序號 代號 名稱 數量
1 DMO1 電源控制屏 1件
2 DM02 實訓桌 1張
3 DQ03-1 電機導軌，1024光碼盤測試系統，智能數顯轉速表 1套
4 DQ09 直流并勵電動機 1臺
5 DQ26-1 可調電阻箱 1件
6 DQ07-1 直流發電機（模擬負載） 1臺
7 實訓連接線及配件 1套
